商品説明
1.8TON ガレージジャッキ GJ181の補修パーツです。
対応商品コード：2006000001816
対応商品コード：2006000001816
商品仕様

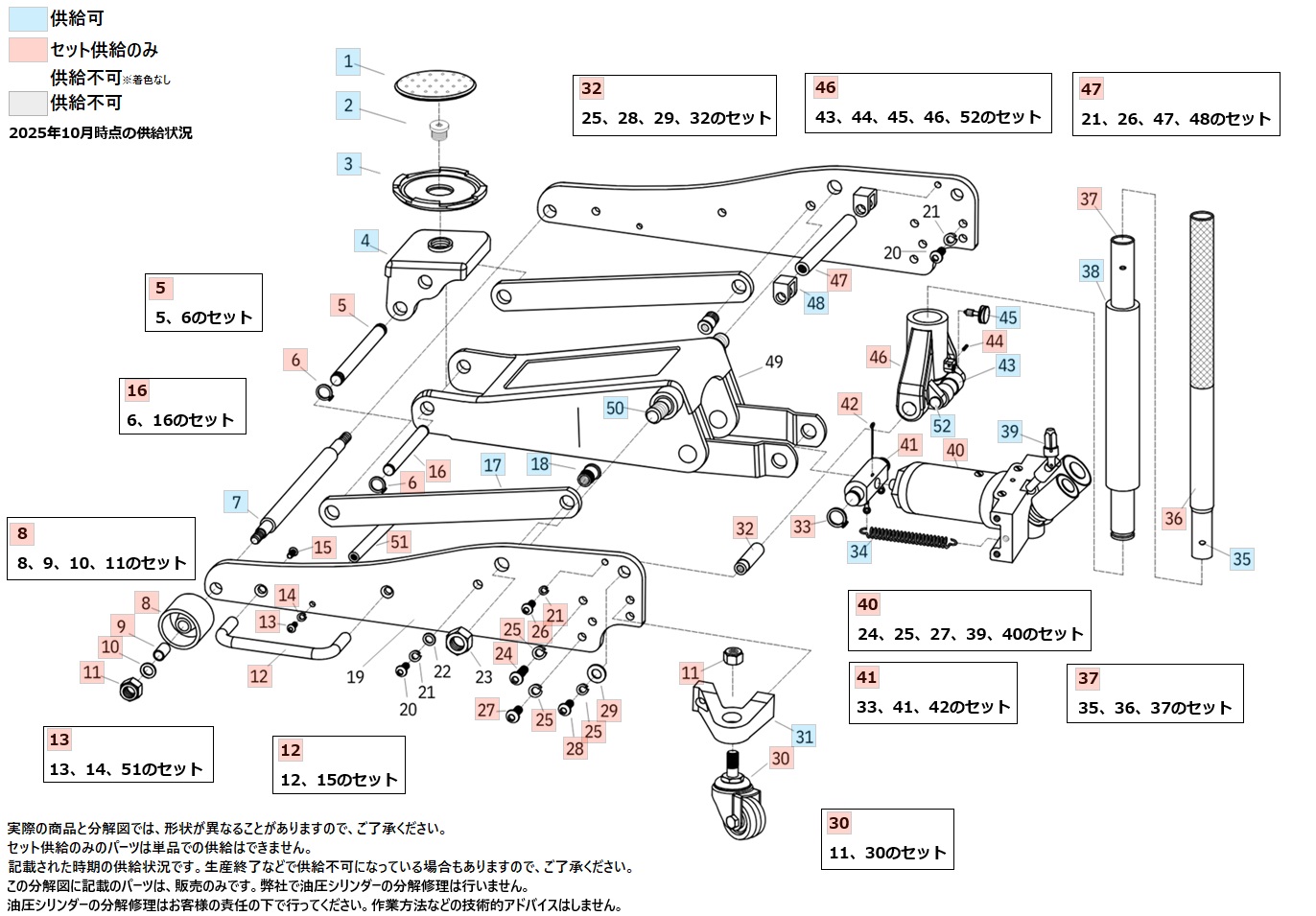

| パーツNo. | パーツ名 | 備考 |
|---|---|---|
| 1 | ゴムパッド | |
| 2 | 受皿固定ボルト | |
| 3 | 受皿 | |
| 4 | サドルベース | |
| 5 | サポートピボットピン | 5、6(2個)のセット |
| 7 | フロントアクスル | |
| 8 | フロントローラー | 8、9、10、11のセット 1台分は2セット必要 |
| 12 | 取っ手(1台分) | 12、15(2個)のセット |
| 16 | サドルベースピン | 6(2個)、16のセット |
| 17 | サポートピボットバー(1台分) | 1台分(2個)セット |
| 18 | サポートピボットスクリュー(1台分) | 1台分(2個)セット |
| 30 | リアキャスター | 11、30のセット 1台分は2セット必要 |
| 31 | リアキャスターベース(1台分) | 1台分(2個)セット |
| 32 | ハンドルヨークピン(1台分) | 1台分(2個)セット |
| 34 | リターンスプリング | 1台分(2個)セット |
| 35 | ハンドルロックピン | |
| 37 | ハンドル上下セット | 35、36、37のセット スポンジ別売り |
| 38 | ハンドル用スポンジ | |
| 39 | ユニバーサルジョイント | P30、P44のセット |
| 40 | 油圧シリンダー | 24(2個)、25(6個)、27(4個)、39、40のセット |
| 41 | トラニオンブロック | 33(2個)、41、42のセット |
| 43 | ローラー | |
| 45 | ハンドル固定用ボルト | |
| 46 | ハンドルヨーク | 43、44、45、46、52のセット |
| 47 | タイロッド | 21(2個)、26(2個)、47、48(2個)のセット |
| 48 | バンパー | 1台分(2個)セット |
| 50 | リフトアームピボットロッド | |
| 51 | アームストップバー | 13(2個)、14(2個)、51のセット |
| 52 | ローラーピン | |

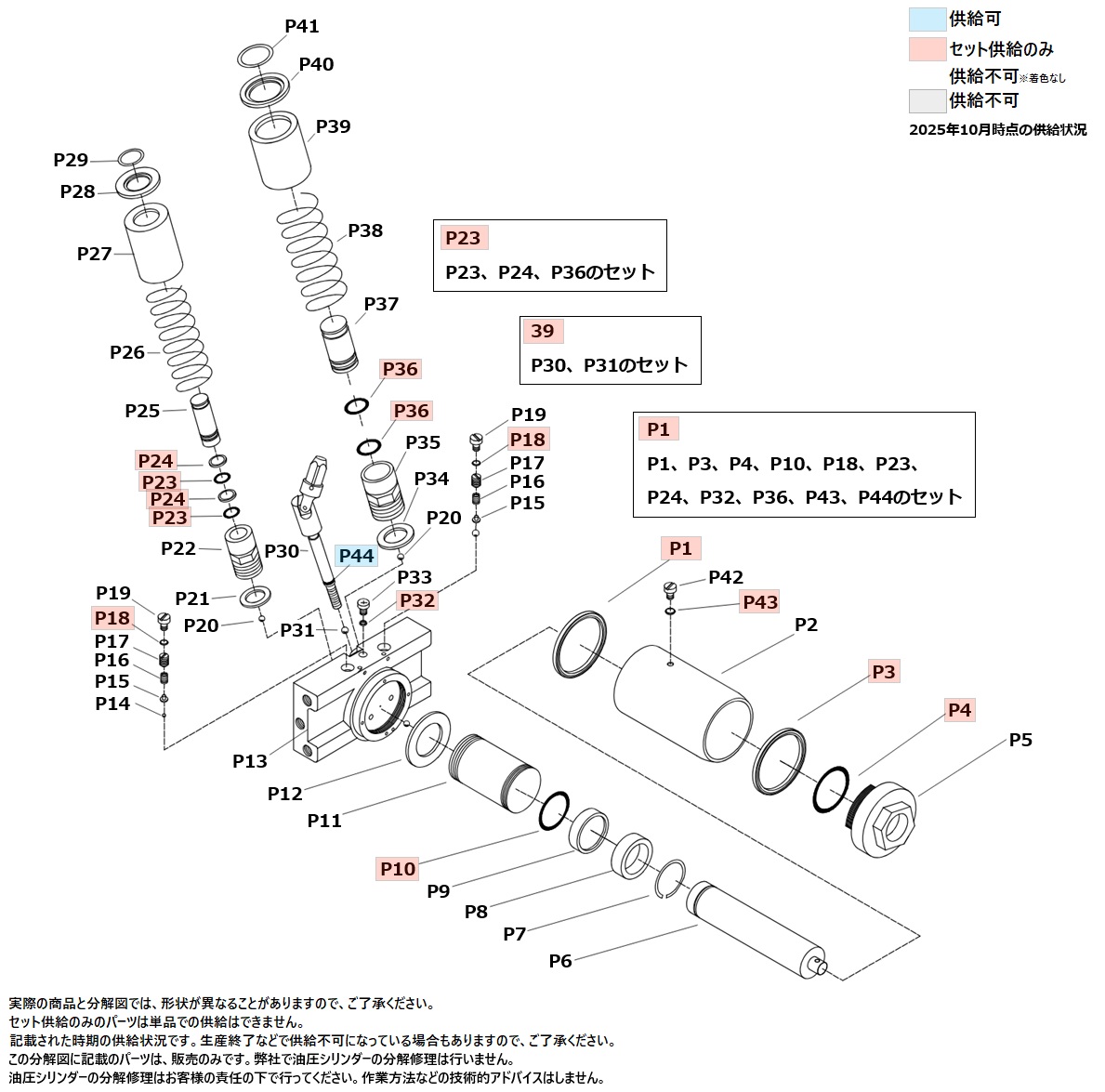

| P01 | 油圧シリンダーオイルシールキット | P1、P3、P4、P10、P18(2個)、P23(2個)、P24(2個)、P32、P36(2個)、P43、P44のセット |
| P23 | ポンプピストンシールキット | P23(2個)、P24(2個)、P36(2個)のセット |
| P44 | ユニバーサルジョイントOリング |
注意事項
※分解図やリストを確認し購入してください。
※分解図で供給可になっていても、生産終了や在庫終了などで供給が不可になる場合があります。
※選択肢やリストに表示されないパーツ、選択できないパーツは購入できません。
※ご購入前に必ず[パーツのご購入とお客様ご自身での補修にあたってのご注意]をお読み頂き、ご了承の上でお求め下さい。
※対応商品以外には使用しないでください。
※どのパーツを交換すれば直るか、分解や交換作業の方法などはお答えしません。
※構造を理解した上で、お客様の責任において作業を実施して下さい。
※油圧ポンプやシリンダーなどの分解を伴う修理は弊社では行いません。
※分解図で供給可になっていても、生産終了や在庫終了などで供給が不可になる場合があります。
※選択肢やリストに表示されないパーツ、選択できないパーツは購入できません。
※ご購入前に必ず[パーツのご購入とお客様ご自身での補修にあたってのご注意]をお読み頂き、ご了承の上でお求め下さい。
※対応商品以外には使用しないでください。
※どのパーツを交換すれば直るか、分解や交換作業の方法などはお答えしません。
※構造を理解した上で、お客様の責任において作業を実施して下さい。
※油圧ポンプやシリンダーなどの分解を伴う修理は弊社では行いません。
