商品説明
対応商品コード:2006000001427
カテゴリ
商品仕様

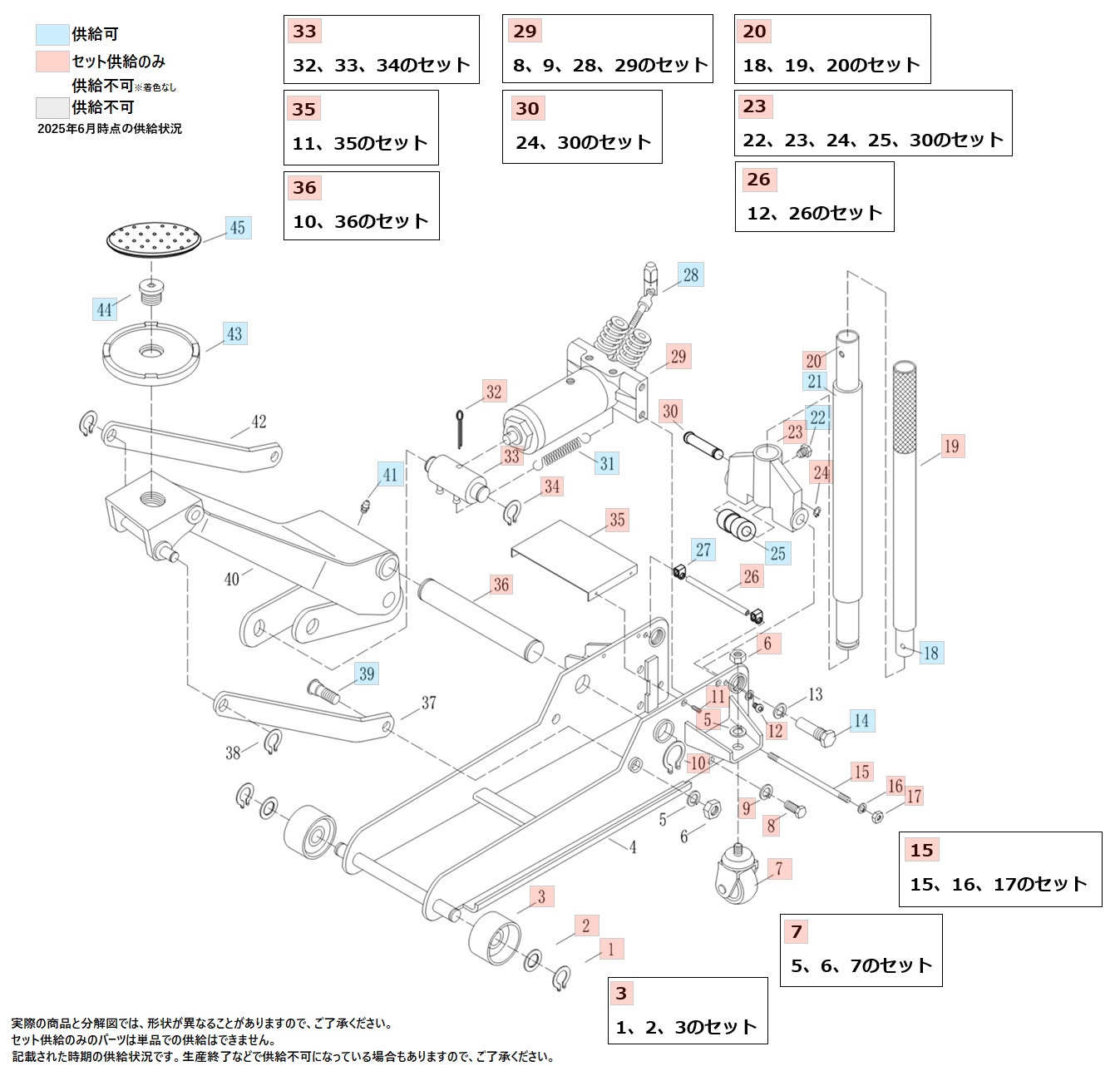

パーツNo. | パーツ名 | 備考 |
---|---|---|
3 | フロントローラー | 1、2、3のセット 1台分は2セット必要 |
7 | リアキャスター | 5、6、7のセット 1台分は2セット必要 |
14 | ハンドルヨークボルト(1台分) | 1台分(2個)セット |
15 | ボトムタイロッド | |
18 | ハンドルロックピン | |
20 | ハンドル上下セット | 18、19、20のセット スポンジ別売り |
21 | ハンドル用スポンジ | |
22 | ハンドル固定用ボルト | |
23 | ハンドルヨーク | 22、23、24、25、30のセット |
25 | ローラー | |
26 | タイロッド | 12(2個)、26のセット |
27 | ラバーバンパー | 1台分(2個)セット |
28 | ユニバーサルジョイント | P30、P40 |
29 | 油圧シリンダー | 8(4個)、9(4個)、28、29の1台分セット |
30 | ローラーピン | 24、30のセット |
31 | リターンスプリング | 1台分は2個必要 |
33 | トラニオンブロック | 32、33、34(2個)の1台分セット |
35 | カバープレート | 11(4個)、35のセット |
36 | リフトアームピボットロッド | 10(2個)、36のセット |
39 | サポートピボットロッドボルト(1台分) | 1台分(2個)セット |
41 | グリスニップル | |
43 | 受皿 | |
44 | 受皿固定ボルト | |
45 | ガレージジャッキ用ゴムパッド | |

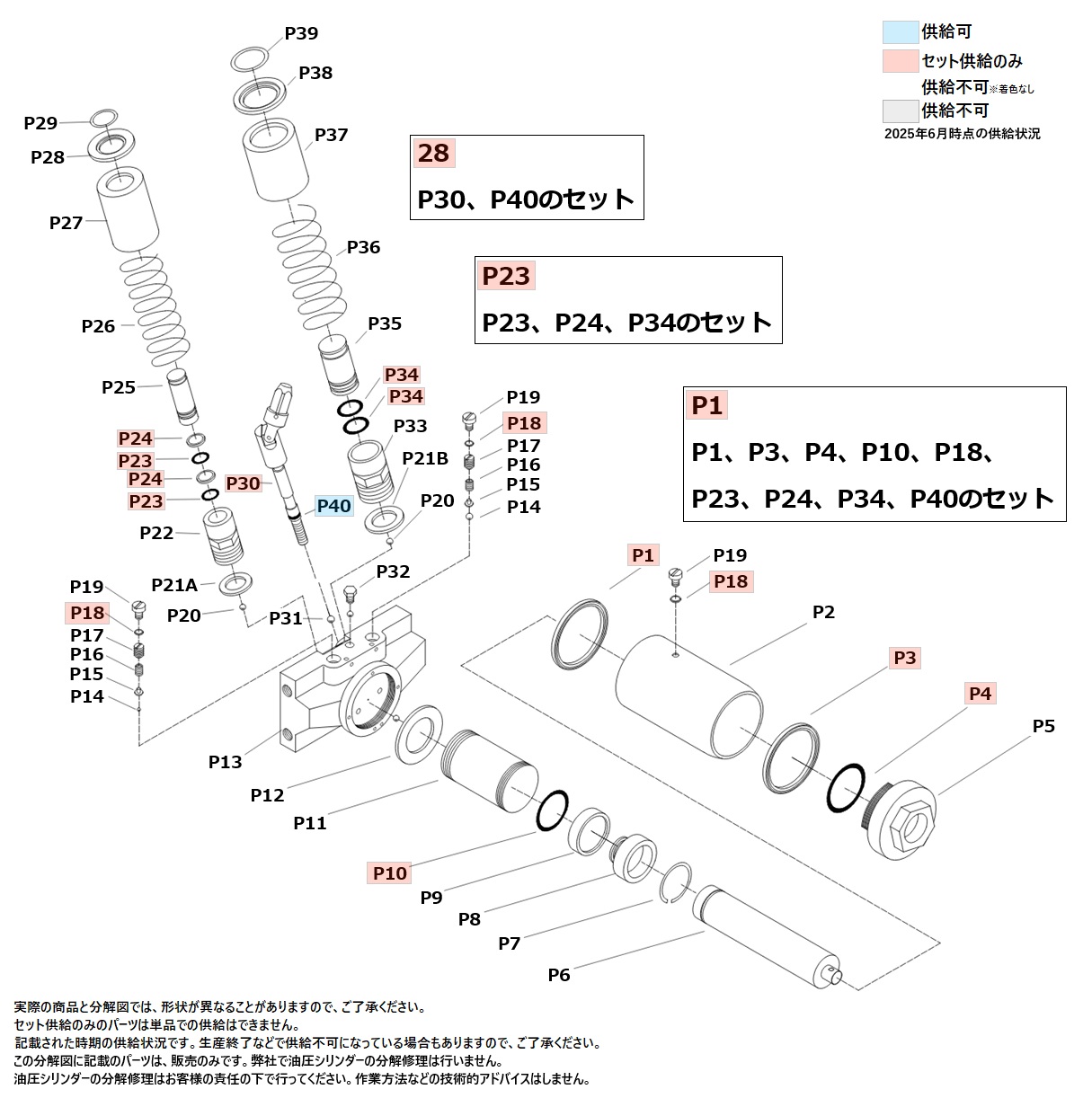

P01 | 油圧シリンダーオイルシールキット | P1、P3、P4、P10、P18(3個)、P23(2個)、P24(2個)、P34(2個)、P40のセット |
P23 | ポンプピストンシールキット | P23(2個)、P24(2個)、P34(2個)の1台分セット |
P40 | ユニバーサルジョイントOリング |
注意事項
※分解図で供給可になっていても、生産終了や在庫終了などで供給が不可になる場合があります。
※選択肢やリストに表示されないパーツ、選択できないパーツは購入できません。
※ご購入前に必ず[パーツのご購入とお客様ご自身での補修にあたってのご注意]をお読み頂き、ご了承の上でお求め下さい。
※対応商品以外には使用しないでください。
※どのパーツを交換すれば直るか、分解や交換作業の方法などはお答えしません。
※構造を理解した上で、お客様の責任において作業を実施して下さい。
※油圧ポンプやシリンダーなどの分解を伴う修理は弊社では行いません。
