商品説明
1/2DR コンポジット エアインパクトレンチ IW074-800Nの補修パーツです。
対応商品コード：2004000010746
対応商品コード：2004000010746
カテゴリ
商品仕様
| パーツNo. | パーツ名 | 備考 |
|---|---|---|
| 1 | ハウジング | |
| 2 | トリガー | |
| 3 | Oリング | |
| 4 | ピン | |
| 5 | 排気口 | |
| 6 | ディレクションボタン | |
| 7 | Oリング | |
| 8 | シーリングリング | |
| 9 | スケルトン | |
| 10 | オイルシール | |
| 11 | ビードフランジ | |
| 12 | Oリング(1台分) | 1台分(3個)セット |
| 13 | バルブ | |
| 14 | スプリング | |
| 15 | エアインレット | |
| 16 | Oリング | |
| 17 | トルク調節レバー | |
| 18 | スクリュー(1台分) | 1台分(3個)セット |
| 19 | スチールボール | |
| 20 | スプリング | |
| 21 | シリンダーAssy | |
| 23 | リング | |
| 24 | ワッシャー | |
| 25 | フロントカバー | |
| 26 | スクリュー | |
| 27 | スプリング | |
| 28 | スクリュー(1台分) | 1台分(4個)セット |
| 29 | 逆回転切替ボタン | |
| 30 | 正回転切替ボタン | |
| 31 | ロケーティングピース | |
| 32 | スクリュー | |
| 33 | ガスケット | |
| 34 | Oリング | |
| 35 | Vガスケット | |
| 36 | Oリング | |
| 40 | ローターブレード(1台分) | 1台分(6個)セット |
| 41 | ハンマーピン(1台分) | 1台分(2個)セット |
| 42 | ハンマードグ(1台分) | 1台分(2個)セット |
| 43 | ハンマーケージ | |
| 44 | アンビルAssy | 22.4.1、22.4.2、22.4.3のセット |
| 45 | ソケットリテーナーセット | Cリング(22.4.2)とOリング(22.4.3)のセット |
注意事項

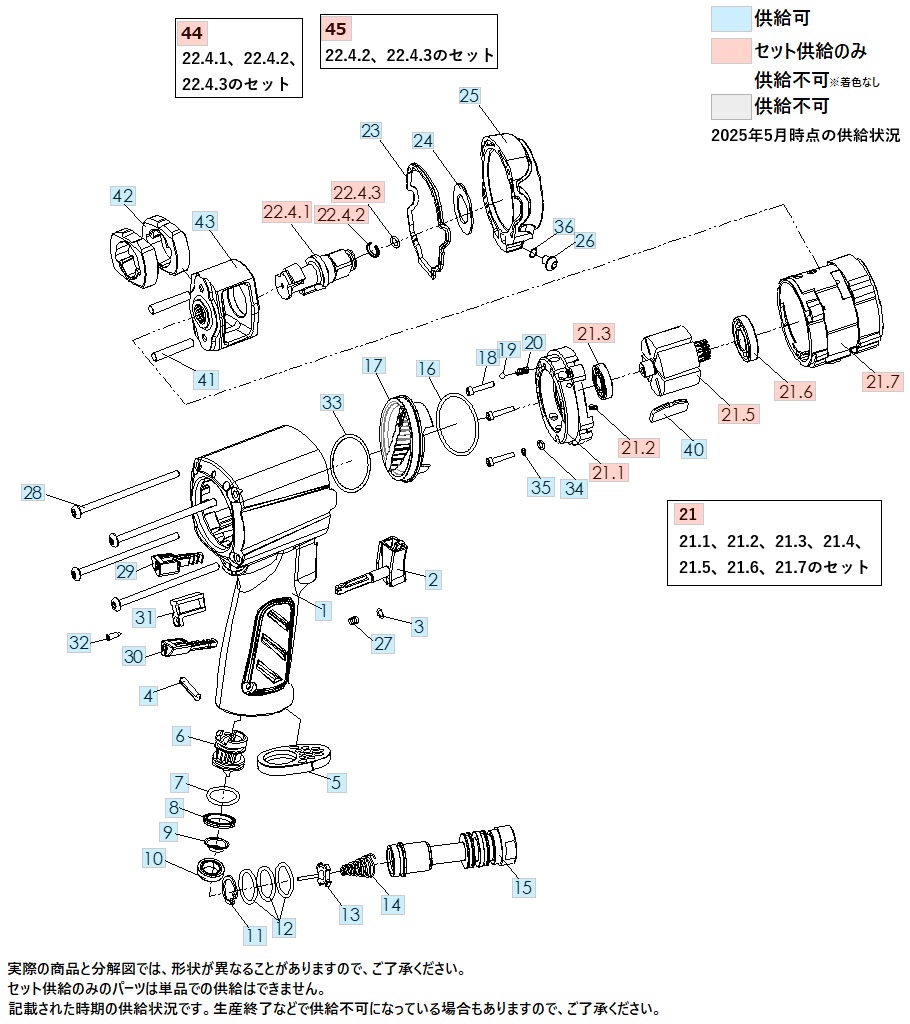

※分解図やリストを確認し購入してください。
※分解図で「供給可」とあっても、生産終了や在庫切れで販売できない場合があります。
※選択肢やリストに表示されない（選択できない）パーツはご購入いただけません。
※対応商品として記載がある、アストロプロダクツオリジナル商品専用の補修パーツです。
※対応商品ではないもの、他社製品には使用しないでください。
※故障の診断、分解や交換作業の方法、必要なパーツの特定などはお答えいたしかねます。
※構造を十分に理解した上で、お客様の責任において作業を実施してください。
※作業に伴う損害、怪我、その他あらゆる不利益に関して、弊社は一切の責任を負いません。
※保証期間中の製品をご自身で補修や分解した場合、製品保証の対象外となります。
